Update CAD Studio silniční šablony

Dobrý den,
ode dneška můžete stahovat novou verzi naší silničářské CAD Studio šablony pro Civil 3D. Šablona bude kompatibilní s verzemi Civil 3D 2016 a vyšší. Snažili jsme se zapracovat vaše připomínky a přidat nějaké další užitečnosti. Pojďme se podívat jaké změny obsahuje.

Verze šablony:
     2016   _CADSTUDIO Silnice v2016-1.7.93
                (toto je poslední aktualizace verze pro Civil 3D 2016)
     2017   _CADSTUDIO Silnice v2017-1.7.93
                (toto je poslední aktualizace verze pro Civil 3D 2017)
     2018   _CADSTUDIO Silnice v2018-1.0.
                (bude co nevidět doplněna o další nastavení)

Kompletní seznam změn (platné pro všechny verze 2016+)

  • bloky křížení sítí mají povolenou nerovnoměrnou změnu měřítka, po exportu nemizí z promítnutých staničení v podélném profilu
  • zobrazení podélného profilu bylo upraveno, celková výška všech proužků je nyní zaokrouhlena na celé centimetry. To usnadní posun srovnávací roviny po exportu a nastavení výškové kóty.
  • nový styl pro zobrazení profilu _Pomocný (netiskne se), jenž je umístěn na hladině _NETISK, název snad vypovídá za vše :)
Upravená výška proužků v zobrazení profilu

  • upraveny styly povrchů, při přepnutí do prohlížeče objektů (modelu) se zobrazí trojúhelníky, takže povrchy nejsou průhledné
Povrch je plastický i se zapnutým stylem hranice a vrstevnice

  • byly přidány popisky COGO bodů jako je výška bodu s přesností na tři desetinná místa, či samostatná výška bodu, jež definuje bod umístěním desetinné čárky či tečky, dále je možno použít popisek Číslo bodu (vytyčení 10 000), který zobrazí číslo bodu - 10 000 (bod 10 001 se tak tváří jako 1)
Ukázka nových stylů pro COGO body

  • Barva značky ve stylu bodu strom se nyní nastavuje přímo ve stylu, není pevně definována v bloku, lze tak jednoduše vytvářet styly pro stávající stromy, kácené a netřeba vytvářet další bloky
  • Byly přidány šrafy pro zobrazení tvarů v příčných řezech. Jejich popisy se vám snaží napovědět, jaký vzor šrafa obsahuje. Zároveň je možné nastavit i výplň plochy pro spojnice v situaci, styly jsou rovněž připraveny.
Nové šrafy pro příčné řezy

A ještě jednou všechny po kupě

  • popisky koridoru v Editoru příčných řezů jsou přizpůsobeny pro měřítko 1:1000 či 1:500. Můžete nyní přehledně pracovat v situaci a nemusíte v Editoru příčných řezů přepínat měřítko
Pracujte v  měřítku 1:1000, popisky v Editoru příčných řezů to nyní umožní

  • extrahované návrhové linie koridoru jsou nyní výchozím stylem modrá plná, abyste je v situaci ihned identifikovali a mají nastavenu sadu kódů Situace
  • návrhová linie se dá nově popsat popiskem směru toku vody v příkopu
Návrhová linie byla extrahována a popsána stylem směru toku vody

  • došlo k úpravě sady kódů PR a Situace. V PR byl spojnicím Kryt, Nasyp&Teren, Vykop&Teren,Svah,Vjezd nastaven styl spojnice _bezspojnice, aby se nevykreslovaly dvě čáry nad sebou. Do PR byly doplněny kódy MK_xxx pro zobrazení bloků vozidel a lidí. Použijte pro zkrášlení řezů v intravilánu.
  • Byl vytvořen speciální popisek pro sklon svahů, který umí automaticky ořezávat přebytečné nuly na konci vztahu. Parádní věc! Je nastaven jako výchozí pro svahy v PR.
Mocné popisky ořezávající koncové nuly

  • Do Situace byly přidány další kódy, abyste mohli pohodlně vypínat a zapínat návrhové linie.

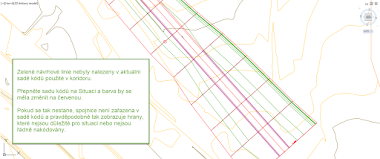

  • Návrhové linie koridoru, jejichž kód nebude při vytváření nalezen ve výchozí sadě kódů koridoru, mají nyní přiřazeny styl _Kód nenalezen. Lehce je tak odlišíte.
Špatně nakódovaná nebo neočekávaná linie má vlastní kód



Ta tlustá čára, to je pomocné svodidlo, tady by se měla rozšířit krajnice

  • bylo zjednodušeno vytváření popisků vodorovných kót, všechny komponenty mají jednu srovnávací rovinu s označením 0, můžete nyní jednoduše přidávat další řady vodorovných kót
  • styly popisků koridoru pro VPR mají nyní předponu "VPR", popisky pro Editor příčných řezů jsou nyní s předponou "Z_" aby se v seznamu popisků zobrazovaly úplně na konci

  • byly přidány i kótovací styly, upraveny styly textů a multiodkazových čar. Všechny entity jsou poznámkové.
  • přidáno pár bloků vozidel, siluety postav pro zobrazení v intravilánových příčných řezech, bloky severek a CS rámeček pro ohraničení výkresu v rozvržení

     Pokud máte k nové šabloně připomínky, ať už že jsme na něco zapomněli, nepřidali, nebo něco nefunguje, jak má, určitě se nám ozvěte a pokusíme se věci napravit.

     Ať vám šablona dobře slouží. :)
